説明
技術的なパラメーター
1
製品説明

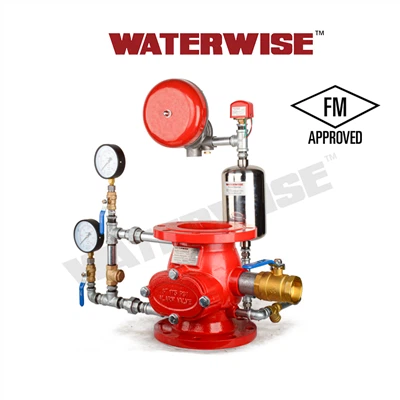

FM 承認の火災湿警報逆止弁
WAV-1 型アラームチェックバルブは、スプリンクラーの設置を可能にする湿式パイプスプリンクラーシステム給水逆止弁です。
氷点下の温度にさらされない建物内のシステム。スプリンクラーが作動するなど、大量の水流が発生するまで、配管システム内の水圧がバルブの水圧を抑えるように設計されています。
アラームチェックバルブは、クラッパーの上で加圧水をトラップし、クラッパーからの逆流を防ぐことによりチェックバルブとして機能します。
スプリンクラー配管。
バルブには水バイパスラインがトリミングされています。バイパスラインにより、圧力サージがシステムに入り、クラッパーが持ち上がって誤警報を引き起こすことなく、警報チェックバルブのクラッパーの上にトラップされることができます。
2
技術仕様
| サイズ |
4インチ (DN100)
|
6インチ (DN150)
|
|
インレット接続スタイル
|
フランジ
|
フランジ
|
|
コンセント接続形式
|
フランジ
|
フランジ
|
|
配送重量
|
55ポンド∕25kg
|
75ポンド∕34kg
|
|
最大。使用圧力
|
175 psig∕1.2 MPa (12 バール)
|
|
|
工場水力試験
|
100% @ 350 psig∕2.4 MPa (24 bar)
|
|
|
標準仕上げ
|
赤塗装
|
|
|
フランジ仕様
|
フランジ: クラス 150 ANSI B16.1
|
|
|
必要なアクセサリ
|
標準トリム
|
|
|
オプションのアクセサリ
|
リタードチャンバー、ウォーターモーターアラーム、アラーム圧力スイッチ
|
|
|
設置方法
|
垂直方向
|
|
|
リストと承認
|
FM承認
|
|
3
詳細写真
4
工場の様子
私たちの工場と倉庫
ワークショップ
倉庫
労働者
テスト
5
フォアデの主な製品
主な製品
ノズル
モニター
フォームシステム
消火用スプリンクラー
一般バルブ
消火栓
6
お問い合わせ
人気ラベル: fm 承認火災湿式警報逆止弁、中国、メーカー、サプライヤー、卸売、価格
特徴：
ボディ材質: ダクタイル鋳鉄、QT450。
シールディスク材質: NBR 付き 304 ステンレス鋼。
ボールバルブ&ストレーナー&チェックバルブ:真鍮標準;
配管付属品: 亜鉛メッキパイプ標準;
使用圧力: 1.2Mpa;
FM 承認済み。
